本文首先回顾了 Kubernetes 架构与工作流程，然后复习了资源对象和资源清单文件相关的内容，最后给出了安全认证的知识点梳理与实践。

Kubernetes 架构与工作流程

一个 Kubernetes 集群由控制节点（master）和工作节点（worker）组成。

• Master 节点是集群的控制面，负责集群行为的决策和管理。 其上运行的组件有：
  • api-server：资源操作的唯一入口，接收用户输入的命令，提供认证、授权、API 注册和发现等机制；
  • kube-scheduler：负责集群资源调度，按照预定的调度策略将 Pod 调度到相应的节点上；
  • controller-manger：负责维护集群的状态，通过管理各种资源对象（Pod、Deployment、ReplicaSet、Service、Ingress、Volume 等）的控制器 ¹ 实现部署安排、故障检测、自动扩展、滚动更新等功能；
  • etcd：负责存储集群中各种资源对象的信息，是一个分布式数据库。
• Worker 节点是集群的数据面，负责为容器提供运行环境。 其上运行的组件有：
  • kubelet：负责维护容器的生命周期，即通过控制 docker 来创建、更新、销毁容器；
  • kube-proxy：负责提供集群内部的服务发现和负载均衡；
  • docker：负责节点上容器的各种操作，是容器运行时。

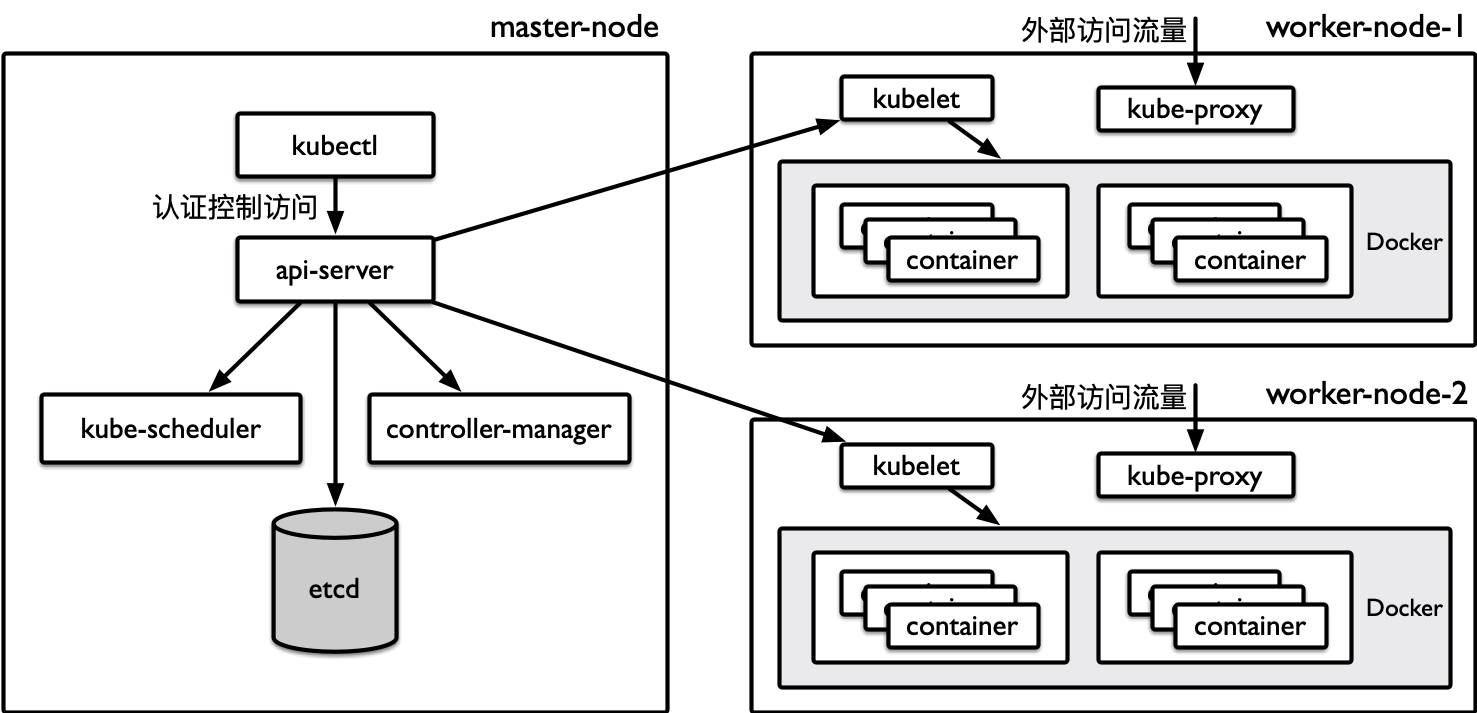

图 1 给出了 Kubernetes 的全局架构。

接下来，以 Nginx 服务的部署来说明各个组件之间的调用关系：

1. 当 Kubernetes 集群搭建成功之后，所有 master 节点和 worker 节点会将自身的信息存储到 etcd 中；

2. Nginx 的部署请求由用户通过 kubectl（或其他客户端工具）提交，然后会被发往 api-server；

3. api-server 调用 kube-scheduler 将 Nginx 调度到一个具体的 worker 节点上。具体地，api-server 首先生成资源对象的信息并存入 etcd，kube-scheduler 基于 watch 机制发现了 api-server 上的变动，于是开始调度并将调度结果更新到 api-server；

4. Nginx 被成功调度之后，api-server 调用 controller-manager 创建对应的 controller。例如，当 Nginx 被以 Deployment 资源对象的方式部署时，一个 deployment 会被创建；

5. 被调度到的节点通过 kubelet 来创建 Nginx Pod。具体地，kubelet 会通知 docker 来启动相应的 container。同样地，kubelet 会将创建结果发送给 api-server；

6. Nginx Pod 成功运行，api-server 同步更新 Pod 的状态。此时，发往该 Pod 的流量会通过所在节点上的 kube-proxy 被路由到 Nginx Pod 中处理。

Kubernetes 中的资源对象

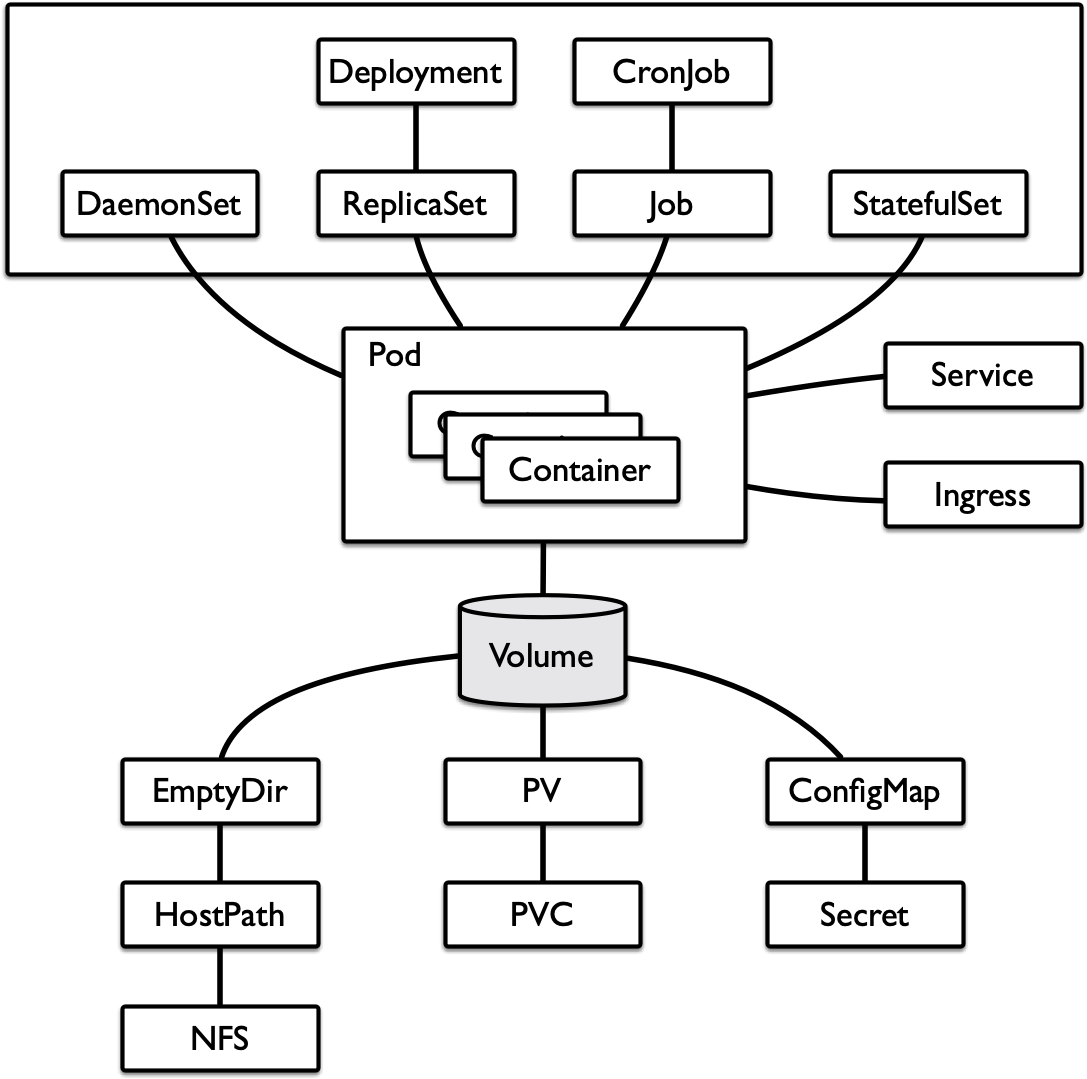

在 Kubernetes 中，所有内容都被抽象为资源对象。Kubernetes 的最小管理单元是 Pod，一个 Pod 是一个或多个容器和沙箱环境的集合。 Kubernertes 并不直接管理 Pod，而是通过各种控制器来管理。目前的 Pod 控制器有 ReplicaSet、Deployment、StatefulSet、DaemonSet、Job、CronJob 等。 这些控制器额外引入了一些功能，使得伸缩扩容、滚动更新、删除自愈等功能可以实现。 当 Pod 被成功部署后，为了高效且统一地引导流量访问这些 Pod，Kubernetes 引入了 Service 和 Ingress 的概念；对于 Pod 中需要持久化的数据，Kubernetes 引入了 Volume 的概念，还进一步引入了 PV 和 PVC 等概念。

经常使用的资源对象有下面这些：

目前，Kubernetes 原生对批处理任务和有依赖关系的任务的支持尚不友好，未来或许会出现诸如 BatchJob、StreamJob、Workflow 之类的控制器:-D。

作为 Kubernetes 的用户，我们与 Kubernetes 打交道的最主要方式是通过命令行工具 kubectl ²。经常使用的 kubectl 命令总结如下：

资源清单文件

在 Kubernetes 中，大多数资源对象的一级属性是类似的，基本都会包含如下 5 个部分：

• apiVersion：当前集群版本。由 Kubernetes 内部定义，版本号必须可以用 kubectl api-versions 查询得到；
• kind：当前待创建的资源对象的类型。可以用 kubectl api-resources 查询得到；
• metadata：元数据。用于对当前资源对象进行标识和说明，常用的有 name、namespace、labels、annotations 等；
• spec：详细描述。这是配置中最重要的一部分，里面是对各种资源配置的详细描述；
• status：当前资源对象的状态。由 Kubernetes 自动生成。

安全认证

Kubernetes 中和 api-server 交互的客户端（账户）可分为如下两大类：

• Service Account：Kubernetes 管理的账户，用于为 Pod 中的服务进程在访问 Kubernetes 时提供身份标识。
• User Account：一般是独立于 Kubernetes 之外的其他服务管理的用户账户。

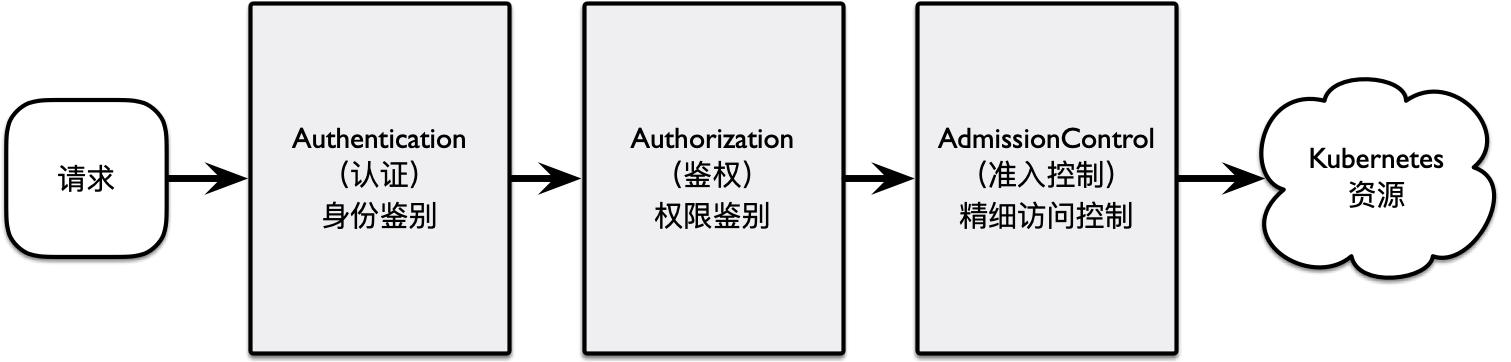

不论哪一类账户，访问 api-server 都需要经历如下步骤：

1. Authentication（认证）：身份鉴别，只有正确的账户才能够通过认证；
2. Authorization（鉴权）： 判断当前账户是否有权限对访问的资源执行特定的动作；
3. Admission Control（准入控制）：用于补充授权机制以实现更加精细的访问控制。

接下来将分别阐述这三个步骤。

认证

Kubernetes 提供了三种身份认证的方式：

• HTTP Base 认证：通过 “用户名 + 密码” 的方式认证。

  把 “用户名: 密码” 用 BASE64 算法进行编码后的字符串放在 HTTP 请求中的 Header Authorization 域里发送给服务端。服务端收到后进行解码，获取用户名及密码，然后进行用户身份认证。

• HTTP Token 认证：通过一个 Token 来认证。

  用一个很长的、难以被模仿的字符串 Token 来表明客户身份的一种方式。每个 Token 对应一个用户名，当客户端发起 API 调用请求时，需要在 HTTP Header 里放入 Token，API Server 接到 Token 后会跟服务器中保存的 Token 进行比对，然后进行用户身份认证。

• HTTPS 证书认证：基于 CA 根证书签名的双向数字证书认证。

  无需更多解读。关于 HTTPS 的加密原理，推荐阅读 知乎 - 彻底搞懂 HTTPS 的加密原理。

鉴权

账户通过认证之后，api-server 会根据事先定义的授权策略来判定该账户是否有权限访问，这个过程就称为鉴权。 每个发送到 api-server 的请求都带上了用户和资源的信息，如发送请求的账户、请求的路径和操作等。 鉴权就是根据这些信息和授权策略进行比较，如果符合策略，则认为鉴权通过，否则会返回错误。

api-server 目前支持以下几种鉴权策略：

• AlwaysDeny：拒绝所有请求，一般用于测试；
• AlwaysAllow：允许所有请求，相当于集群不需要授权流程（Kubernetes 默认的策略）；
• ABAC（Attribute-based Access Control）：基于属性的访问控制，表示使用用户配置的授权规则对用户请求进行匹配和控制；
• Webhook：通过调用外部 REST 服务对用户进行授权；
• Node：是一种专用模式，用于对 kubelet 发出的请求进行访问控制；
• RBAC（Role-based Access Control）：基于角色的访问控制（kubeadm 安装方式下的默认选项）。

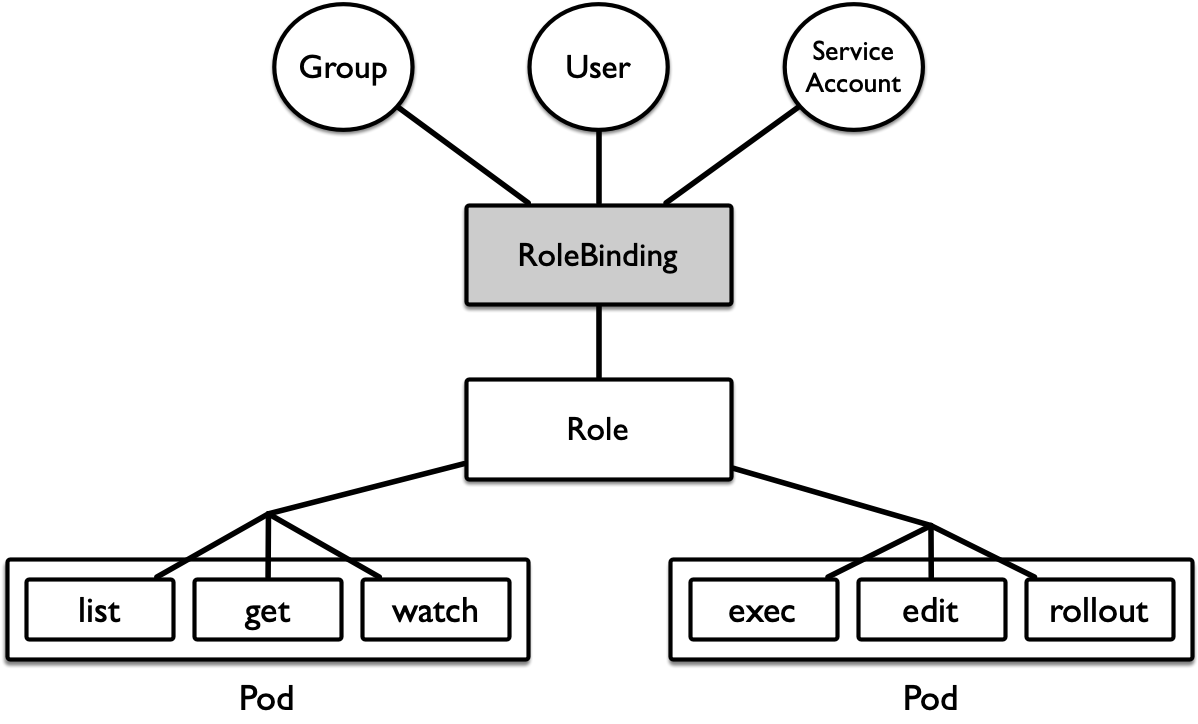

我们主要关注 RBAC。RBAC 的工作理念是：给哪些对象授予了哪些权限。 其中涉及到了下面几个概念：

• 对象：包括 User、Group 和 ServiceAccount。
• 角色：包括 Role 和 ClusterRole，代表着一组定义在资源上的可操作动作（权限）的集合。不带 Cluster 的角色是命名空间级别的，带上 Cluster 则是集群级别的。
• 绑定：包括 RoleBinding 和 ClusterRoleBinding，将定义好的角色跟对象绑定在一起。不带 Cluster 的角色是命名空间级别的，带上 Cluster 则是集群级别的。

典型的 Role 的资源清单文件如下：

# Role 只能对命名空间内的资源进行授权，需要指定 namespace
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  namespace: dev            # 需要指定命名空间（或默认）
  name: authorization-role
rules:
- apiGroups: [""]  # 支持的 API 组列表。有"","apps", "autoscaling", "batch"，空字符串表示核心 API 群
  resources: ["pods"] # 支持的资源对象列表
  verbs: ["get", "watch", "list"] # 允许的、对资源对象的操作方法列表。有 "get", "list", "watch", "create", "update", "patch", "delete", "exec"

典型的 ClusterRole 的资源清单文件如下：

# ClusterRole 可以对集群范围内资源、跨 namespaces 的范围资源、非资源类型进行授权
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
 name: authorization-clusterrole
# rules 与 Role 并无区别
rules:
- apiGroups: [""]
  resources: ["pods"]
  verbs: ["get", "watch", "list"]

典型的 RoleBinding 的资源清单文件如下：

# RoleBinding 可以将同一 namespace 中的对象绑定到某个 Role 下，使得该对象获得该 Role 定义的权限
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: authorization-role-binding
  namespace: dev            # 需要指定命名空间（或默认）
subjects:                   # 待绑定的对象
- kind: User
  name: hliangzhao
  apiGroup: rbac.authorization.k8s.io
roleRef:                    # 待绑定的角色
  kind: Role                # 可以是 Role，也可以是 ClusterRole
  name: authorization-role
  apiGroup: rbac.authorization.k8s.io

在 RoleBinding 中，待绑定的角色可以是 Role，也可以是 ClusterRole。如果是 ClusterRole，则被绑定对象只能获得该 ClusterRole 在指定命名空间下的权限。

典型的 ClusterRoleBinding 的资源清单文件如下：

# ClusterRoleBinding 在整个集群级别和所有 namespaces 中将特定的对象与 ClusterRole 绑定并授予权限
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
 name: authorization-clusterrole-binding
subjects:
- kind: User
  name: hliangzhao
  apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: ClusterRole         # 只能与 ClusterRole 绑定
  name: authorization-clusterrole
  apiGroup: rbac.authorization.k8s.io

接下来，我们创建一个账户 devman，隶属于组 devgroup，然后将上下文 ³ 从默认的 kubernetes-admin@kubernetes 切换到 devman@kubernetes。

# 当前节点的用户 k8s，其配置为 / home/k8s/.kube/config
# 我们首先切换到当前节点的 root 用户，然后使用该用户创建账户 devman。这样相关的配置就会被记录在 / root/.kube/config 中
k8s@ubuntu:~$ sudo -i
[sudo] password for k8s:
root@ubuntu:~# cd /etc/kubernetes/pki/

# 生成一个叫做 devman.key 的私钥
root@ubuntu:/etc/kubernetes/pki# (umask 077;openssl genrsa -out devman.key 2048)
Generating RSA private key, 2048 bit long modulus (2 primes)
......................+++++
.........................................................+++++
e is 65537 (0x010001)

# 以私钥 desvman.key 生成证书请求文件 devman.csr，申请主体是用户 devman、组 devgroup
root@ubuntu:/etc/kubernetes/pki# openssl req -new -key devman.key -out devman.csr -subj "/CN=devman/O=devgroup"
# 以证书请求文件 devman.csr 向 kubernetes 集群申请 / 签署证书（ca.crt 和 ca.key 位于当前路径）
root@ubuntu:/etc/kubernetes/pki# openssl x509 -req -in devman.csr -CA ca.crt -CAkey ca.key -CAcreateserial -out devman.crt -days 3650
Signature ok
subject=CN = devman, O = devgroup
Getting CA Private Key

# 证书已生成（注意 Nov 10 生成的四个文件）
root@ubuntu:/etc/kubernetes/pki# ll
total 84
drwxr-xr-x 3 root root 4096 Nov 10 11:26 ./
drwxr-xr-x 4 root root 4096 Oct 12 14:30 ../
-rw-r--r-- 1 root root 1155 Oct 12 14:30 apiserver-etcd-client.crt
-rw------- 1 root root 1679 Oct 12 14:30 apiserver-etcd-client.key
-rw-r--r-- 1 root root 1164 Oct 12 14:30 apiserver-kubelet-client.crt
-rw------- 1 root root 1679 Oct 12 14:30 apiserver-kubelet-client.key
-rw-r--r-- 1 root root 1281 Oct 12 14:30 apiserver.crt
-rw------- 1 root root 1675 Oct 12 14:30 apiserver.key
-rw-r--r-- 1 root root 1099 Oct 12 14:30 ca.crt
-rw------- 1 root root 1679 Oct 12 14:30 ca.key
-rw-r--r-- 1 root root   41 Nov 10 11:26 ca.srl
-rw-r--r-- 1 root root 1013 Nov 10 11:26 devman.crt
-rw-r--r-- 1 root root  911 Nov 10 11:26 devman.csr
-rw------- 1 root root 1679 Nov 10 11:25 devman.key
drwxr-xr-x 2 root root 4096 Oct 12 14:30 etcd/
-rw-r--r-- 1 root root 1115 Oct 12 14:30 front-proxy-ca.crt
-rw------- 1 root root 1679 Oct 12 14:30 front-proxy-ca.key
-rw-r--r-- 1 root root 1119 Oct 12 14:30 front-proxy-client.crt
-rw------- 1 root root 1675 Oct 12 14:30 front-proxy-client.key
-rw------- 1 root root 1675 Oct 12 14:30 sa.key
-rw------- 1 root root  451 Oct 12 14:30 sa.pub

# 设置集群为 kubernetes，用户为 devman
root@ubuntu:/etc/kubernetes/pki# kubectl config set-cluster kubernetes --embed-certs=true --certificate-authority=/etc/kubernetes/pki/ca.crt --server=https://192.168.23.160:6443
Cluster "kubernetes" set.
root@ubuntu:/etc/kubernetes/pki# kubectl config set-credentials devman --embed-certs=true --client-certificate=/etc/kubernetes/pki/devman.crt --client-key=/etc/kubernetes/pki/devman.key
User "devman" set.

# 切换上下文为 devman@kubernetes
root@ubuntu:/etc/kubernetes/pki# kubectl config use-context devman@kubernetes
Switched to context "devman@kubernetes".
root@ubuntu:/etc/kubernetes/pki# kubectl config view
apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: DATA+OMITTED
    server: https://192.168.23.160:6443
  name: kubernetes
contexts:
- context:
    cluster: kubernetes
    user: devman
  name: devman@kubernetes
current-context: devman@kubernetes
kind: Config
preferences: {}
users:
- name: devman
  user:
    client-certificate-data: REDACTED
    client-key-data: REDACTED

# 此时尚未给对象（User devman）绑定角色，因此其不具备任何操作权限
root@ubuntu:/etc/kubernetes/pki# kubectl get pods -n dev
Error from server (Forbidden): pods is forbidden: User "devman" cannot list resource "pods" in API group ""in the namespace"dev"

接下来，我们将用户切换回 k8s，然后将集群上下文切换回 kubernetes-admin@kubernetes。因为 kubernetes-admin@kubernetes 是被记录到用户 k8s 的 kube config 中的，因此只有切换回用户 k8s 才可以找到 kubernetes-admin@kubernetes 这个上下文。切换回来之后，我们作为 kubernetes-admin 账户为 devman 绑定角色：

# binding.yaml
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  namespace: dev
  name: dev-role
rules:
- apiGroups: [""]
  resources: ["pods"]
  verbs: ["get", "watch", "list"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: authorization-role-binding
  namespace: dev
subjects:
- kind: User
  name: devman
  apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: Role
  name: dev-role
  apiGroup: rbac.authorization.k8s.io

我们作为 kubernetes-admin 通过 apply 命令创建上述资源对象，然后切换上下文查看 devman 是否可以执行 get 操作：

k8s@ubuntu:~/learn-k8s/15-rbac$ k apply -f binding.yaml
role.rbac.authorization.k8s.io/dev-role created

# 以 kubernetes-admin 的身份在 dev 命名空间中创建一个 deployment，控制三个 nginx Pod
k8s@ubuntu:~/learn-k8s/15-rbac$ k apply -f ../07-deployment/nginx-deployment.yaml
deployment.apps/nginx-deployment created

# 如前所述，devman@kubernetes 是被记录在 root 用户下的 /.kube/config 中的，因此要先切换为 root，再执行上下文切换
k8s@ubuntu:~/learn-k8s/15-rbac$ k config use-context devman@kubernetes
error: no context exists with the name: "devman@kubernetes"
k8s@ubuntu:~/learn-k8s/15-rbac$ sudo -i
[sudo] password for k8s:
root@ubuntu:~# kubectl config use-context devman@kubernetes
Switched to context "devman@kubernetes".

# get po 成功！
root@ubuntu:~# kubectl get po -n dev
NAME                                READY   STATUS    RESTARTS   AGE
nginx-deployment-7848d4b86f-7bzgm   1/1     Running   0          62s
nginx-deployment-7848d4b86f-d88dt   1/1     Running   0          62s
nginx-deployment-7848d4b86f-rprsc   1/1     Running   0          62s

上述实验结果测试了 RBAC 的使用。

准入控制

通过了前面的认证和授权之后，还需要经过准入控制处理通过之后，api-server 才会处理这个请求。 准入控制是一个可配置的控制器列表，可以通过在 api-server 上通过命令行设置选择执行哪些准入控制器。 准入控制的工作逻辑是一票否决机制，即只要不满足列表中的一个规则，请求就会被拒绝。 每一个准入控制器对应了一个插件，我们要使用对应的准入控制器，首先需要启用对应的插件。 比较常用的准入控制器有 LimitRanger、ResourceQuota、ServiceAccount、PodSecurityPolicy 等。此处不再展开。

参考

本文部分改写自 黑马 K8S 视频教程 的相关章节，感兴趣的读者可自行前往学习。
